Las grúas son equipos fundamentales en numerosos sectores, especialmente en la construcción, la industria, la logística y el transporte de cargas pesadas. Gracias a su capacidad para levantar, desplazar y colocar materiales de gran peso con precisión, estas máquinas permiten realizar trabajos que serían prácticamente imposibles mediante la fuerza humana o con equipos convencionales.
Cuando hablamos de las partes de una grúa, no nos referimos únicamente al brazo que vemos elevarse sobre una obra. Detrás de cada operación existe un conjunto de componentes mecánicos, estructurales y de seguridad que trabajan de manera coordinada.
Además, la configuración de una grúa puede variar considerablemente dependiendo del modelo y del trabajo para el que haya sido diseñada. Una grúa torre utilizada en la construcción de edificios no tiene exactamente los mismos componentes ni la misma distribución que una grúa móvil, una grúa portuaria o una grúa articulada montada sobre un camión.

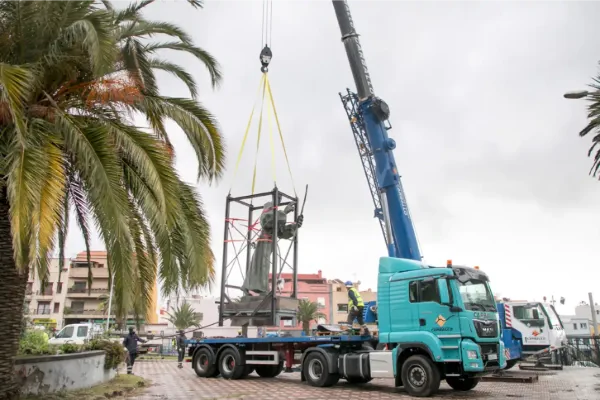

Conoce las 15 principales partes de una grúa
Una grúa está formada por diferentes componentes que trabajan de manera coordinada para levantar, sostener y desplazar cargas pesadas. Conocer las principales partes de una grúa permite entender cómo funciona este tipo de maquinaria, qué función cumple cada elemento y por qué su correcto mantenimiento es fundamental para realizar maniobras seguras y eficientes.
1. La pluma
La pluma es una de las partes de una grúa más fáciles de identificar, ya que corresponde al elemento estructural que se extiende desde la parte superior de la máquina y proporciona el alcance necesario para mover las cargas. Dependiendo del tipo de grúa, puede presentar diferentes dimensiones, diseños y sistemas de funcionamiento.
Durante el funcionamiento de la grúa, la pluma soporta importantes esfuerzos derivados del peso de la carga y de los movimientos realizados. En ella pueden desplazarse elementos como el carro de traslación, mientras que el sistema de cables permite subir o bajar el gancho donde se encuentra suspendido el material.
En las grúas torre, la pluma se coloca normalmente en posición horizontal y permite desplazar las cargas a lo largo de su extensión. Sin embargo, en otros tipos de grúa, como las móviles o telescópicas, este elemento puede elevarse, cambiar de inclinación o extenderse para trabajar a distintas alturas y cubrir mayores distancias.
Tal vez te interese leer: Las 15 medidas de neumáticos más usadas
2. El mástil o torre
El mástil o torre es otra de las partes de una grúa fundamentales para garantizar la estabilidad y resistencia del conjunto. Se trata de la estructura vertical que sostiene elementos como la pluma, la contrapluma y los mecanismos superiores de la máquina. En el caso de las grúas torre, está formado habitualmente por diferentes tramos metálicos que se ensamblan hasta alcanzar la altura necesaria para trabajar en una obra.
La altura del mástil puede variar según las características del proyecto y el tipo de grúa utilizada. En determinadas instalaciones es posible añadir o retirar tramos para adaptar la altura del equipo a las necesidades de la obra. Además, el mástil debe permanecer correctamente alineado y unido a su base para evitar movimientos o deformaciones que puedan comprometer el funcionamiento de la grúa.
En conjunto, el mástil actúa como el soporte principal que conecta la parte superior de la grúa con su sistema de base. Su función no consiste en levantar directamente la carga, sino en proporcionar la resistencia estructural necesaria para que otros componentes puedan realizar esa tarea.
3. El brazo de distribución o contrapluma
La contrapluma es uno de los elementos estructurales que complementan a la pluma y cumplen una función esencial en el equilibrio de la grúa. Se encuentra ubicada en el lado opuesto de la pluma principal y ayuda a distribuir los esfuerzos generados durante las operaciones de elevación.
Uno de los elementos que suele encontrarse asociado a la contrapluma es el contrapeso, cuya función es compensar parte de las cargas y contribuir a mantener estable la estructura. La disposición de estos elementos permite equilibrar las fuerzas que aparecen cuando una carga se encuentra suspendida a determinada distancia del eje de giro.
La configuración de esta parte puede cambiar según el modelo de grúa y su capacidad de trabajo. En una grúa torre, por ejemplo, la contrapluma forma parte de la estructura superior que gira alrededor del mástil y puede incorporar mecanismos relacionados con la elevación y el movimiento de la carga. Su correcta instalación y revisión son importantes para conservar las condiciones estructurales previstas por el fabricante.
4. El gancho de carga
El gancho de carga es una de las partes de una grúa que entra directamente en contacto con los elementos que se van a levantar. Su función principal es sujetar la carga mediante accesorios de elevación adecuados, como eslingas, cadenas o elementos de amarre compatibles con el trabajo.
Aunque puede parecer un componente sencillo, el gancho está sometido a esfuerzos importantes durante cada operación. Su capacidad debe ser adecuada para las cargas que se pretenden manipular y es necesario comprobar periódicamente su estado para detectar deformaciones, desgaste, grietas u otros signos que puedan afectar a su funcionamiento.
El diseño del gancho puede variar dependiendo del tipo de grúa y de las características del trabajo. Algunos equipos utilizan ganchos individuales, mientras que otros incorporan bloques de poleas o conjuntos de gancho preparados para trabajar con diferentes configuraciones de cableado.
5. Los cables de acero
Los cables de acero forman parte del sistema de elevación y son los encargados de transmitir la fuerza necesaria para subir, mantener suspendida y bajar una carga. Están diseñados para soportar grandes esfuerzos de tracción y trabajan conjuntamente con poleas, tambores y el gancho de carga.
Durante una jornada de trabajo, los cables están sometidos a esfuerzos constantes, además de flexiones y rozamientos provocados por su paso por las diferentes poleas y mecanismos. Por ello, su estado debe revisarse de forma periódica para identificar señales de desgaste, corrosión, deformaciones o daños en los alambres.
Dentro de las partes de una grúa, los cables de acero destacan por conectar varios componentes que intervienen directamente en la elevación. Su correcto enrollamiento y recorrido son importantes para evitar problemas durante las maniobras y garantizar un movimiento controlado de la carga. Además, deben utilizarse según las especificaciones del fabricante, respetando su capacidad y las condiciones de trabajo para las que fueron diseñados.
6. El tambor de cable y el sistema de enrollamiento
El tambor de cable es uno de los componentes que forman parte del mecanismo de elevación de una grúa. Su función consiste en recoger y liberar el cable de acero de manera controlada para permitir que el gancho pueda subir o bajar. Este elemento está conectado al sistema de accionamiento de la máquina, por lo que su movimiento determina directamente el desplazamiento vertical de la carga.
Durante el funcionamiento, el cable debe enrollarse correctamente sobre el tambor para evitar cruces, acumulaciones irregulares o daños que puedan afectar al sistema. El mecanismo debe mantener una tensión adecuada y permitir que el cable se distribuya de forma ordenada a medida que se realizan las maniobras.
Como parte de las partes de una grúa, el tambor requiere inspecciones y mantenimiento periódicos para comprobar su estado y el correcto funcionamiento del conjunto de elevación. También es importante revisar las conexiones, los elementos de accionamiento y las condiciones del cable que se enrolla sobre él.
7. El carro de traslación
El carro de traslación es uno de los componentes que permite aprovechar la longitud de la pluma para desplazar una carga de un punto a otro. En las grúas torre, este mecanismo se instala sobre la pluma y se mueve a lo largo de ella, acercando o alejando el gancho del mástil. Gracias a este movimiento horizontal, el operador puede colocar los materiales en diferentes posiciones dentro del área de trabajo sin necesidad de desplazar toda la grúa.
El carro está conectado al sistema de cables y mecanismos que intervienen en la elevación, de manera que sus movimientos deben estar coordinados con el ascenso o descenso del gancho. Su desplazamiento puede realizarse mediante un sistema de accionamiento diseñado específicamente para el modelo de grúa.
Dentro de las partes de una grúa, el carro de traslación cumple una función especialmente importante porque combina el alcance de la pluma con el movimiento de la carga. Su correcto mantenimiento implica revisar elementos como ruedas, guías, conexiones y mecanismos de desplazamiento, además de comprobar que el recorrido se realice de acuerdo con las condiciones establecidas para el equipo.
Tal vez te interese leer: 10 tipos de licencias de conducir en Perú
8. El contrapeso
El contrapeso es una de las partes de una grúa que cumple una función esencial para mantener el equilibrio de la estructura durante las operaciones de elevación. Se trata de una masa colocada estratégicamente en la parte posterior de la grúa, normalmente sobre la contrapluma, que ayuda a compensar los efectos producidos por el peso de la carga suspendida en el extremo de la pluma.
Cuando una grúa levanta una carga, el peso situado sobre la pluma genera fuerzas que afectan al equilibrio de toda la estructura. El contrapeso permite compensar parte de esas fuerzas al encontrarse en el lado opuesto del eje de giro. Esto no significa que pueda utilizarse cualquier cantidad de peso para aumentar la capacidad de la máquina.
Dentro de las partes de una grúa, el contrapeso trabaja conjuntamente con la base, el mástil, la pluma y los diferentes sistemas estructurales para mantener una distribución adecuada de las fuerzas. Su estado también debe comprobarse durante las inspecciones, prestando atención a su correcta fijación y a cualquier daño que pueda afectar a la estructura que lo soporta.
9. La base y el sistema de cimentación
La base y el sistema de cimentación son elementos fundamentales entre las partes de una grúa, ya que se encargan de transmitir el peso de la estructura y las fuerzas generadas durante las maniobras hacia el terreno. En una grúa torre, la base proporciona el punto de apoyo sobre el que se instala el mástil y debe estar preparada para soportar tanto el peso propio del equipo como las cargas y esfuerzos que aparecen durante su funcionamiento.
La cimentación debe proporcionar una superficie estable y resistente que permita mantener la grúa correctamente posicionada durante las operaciones. Antes de instalar el equipo es necesario considerar aspectos como la capacidad portante del terreno, las dimensiones de la base y las características estructurales de la instalación.
Dentro del conjunto de partes de una grúa, la base tiene además la función de conectar la estructura superior con el terreno y proporcionar el soporte necesario para que el resto de los elementos puedan trabajar dentro de los parámetros previstos. Durante las revisiones deben comprobarse el estado de la cimentación, las fijaciones y las conexiones estructurales, además de detectar posibles deterioros o desplazamientos.
10. El mecanismo de giro
El mecanismo de giro es el conjunto de elementos que permite que la parte superior de determinadas grúas rote alrededor de un eje vertical. En una grúa torre, este sistema hace posible que la pluma y la contrapluma giren para orientar la carga hacia diferentes puntos del área de trabajo. Gracias a este movimiento, el equipo puede cubrir una zona amplia sin necesidad de cambiar continuamente su posición sobre el terreno.
Este mecanismo suele estar compuesto por un sistema de accionamiento y elementos mecánicos diseñados para transmitir el movimiento de rotación de forma controlada. La velocidad de giro debe permitir que el operador pueda posicionar la carga con precisión, especialmente cuando se trabaja con materiales suspendidos.
Entre las partes de una grúa, el mecanismo de giro destaca porque permite combinar el movimiento horizontal de la pluma con el desplazamiento del carro y el movimiento vertical del gancho. La interacción de estos sistemas proporciona a la máquina una gran capacidad para colocar materiales en diferentes ubicaciones.
11. El sistema de elevación
El sistema de elevación es el conjunto de componentes que permite levantar, mantener suspendida y descender una carga de forma controlada. Se encuentra entre las partes de una grúa más importantes, ya que de su funcionamiento depende directamente la capacidad del equipo para realizar trabajos de izado.
Cuando el operador activa el mecanismo de elevación, el tambor recoge o libera el cable de acero para modificar la altura del gancho. La combinación de cables, poleas y otros elementos permite adaptar el sistema a las características de la grúa y a las cargas que debe manipular. El movimiento debe realizarse de manera progresiva y controlada para evitar oscilaciones innecesarias y facilitar la colocación precisa de los materiales en el punto previsto.
El mantenimiento de este sistema es fundamental para conservar el rendimiento y las condiciones de seguridad del equipo. Es necesario revisar periódicamente los componentes que intervienen en la elevación, siguiendo las indicaciones del fabricante y los procedimientos establecidos para cada modelo.
12. La cabina de operación y los controles
La cabina de operación es el espacio desde el que el operador controla los diferentes movimientos de la grúa. En los modelos que cuentan con este elemento, la cabina suele estar situada en una posición elevada para proporcionar una buena visibilidad del área de trabajo. Desde allí se pueden controlar funciones como la elevación y descenso de la carga, el desplazamiento del carro y el giro de la estructura, dependiendo del tipo de equipo y de sus características.
En el interior de la cabina se encuentran los diferentes mandos, controles e indicadores necesarios para operar la máquina. Estos sistemas permiten al operador conocer determinados parámetros de funcionamiento y ejecutar los movimientos de manera coordinada. La disposición de los controles busca facilitar una respuesta precisa, especialmente durante operaciones en las que es necesario colocar una carga en un punto concreto o realizar movimientos simultáneos.
Dentro de las partes de una grúa, la cabina tiene una importancia especial porque concentra la interacción entre el operador y los mecanismos de la máquina. Para utilizarla correctamente es necesario que el personal encargado de manejar el equipo conozca sus controles, límites de funcionamiento y procedimientos de trabajo.
13. Los estabilizadores y apoyos
Los estabilizadores y apoyos son elementos especialmente importantes en las grúas móviles, ya que ayudan a proporcionar una base más estable durante las operaciones de elevación. Estos componentes se despliegan desde el chasis de la máquina y aumentan la superficie de apoyo sobre el terreno, reduciendo la posibilidad de movimientos o desplazamientos no deseados cuando la grúa trabaja con una carga suspendida.
Antes de comenzar una maniobra, los estabilizadores deben colocarse correctamente de acuerdo con las instrucciones del fabricante y las condiciones del lugar de trabajo. El terreno debe ofrecer unas condiciones adecuadas para soportar las cargas transmitidas por los apoyos, por lo que en determinadas situaciones pueden utilizarse placas o elementos de reparto diseñados para aumentar la superficie de contacto.
Dentro de las partes de una grúa, los estabilizadores cumplen una función diferente a la que desempeñan componentes como la pluma, el gancho o los cables, pero resultan igualmente importantes para realizar determinadas operaciones de forma segura. Su correcto despliegue permite que la grúa móvil trabaje dentro de las condiciones de estabilidad previstas.
14. Los sistemas de seguridad y limitadores de carga
Los sistemas de seguridad forman un conjunto indispensable dentro de las partes de una grúa, ya que están diseñados para ayudar a controlar las condiciones de funcionamiento del equipo durante las maniobras. Dependiendo del tipo de grúa, pueden incluir limitadores de carga, dispositivos de control de recorrido, indicadores de capacidad, sistemas de emergencia y otros mecanismos destinados a evitar que la máquina trabaje fuera de los parámetros establecidos por el fabricante.
Los limitadores de carga tienen especial relevancia porque ayudan a evitar que la grúa opere con pesos superiores a los permitidos para una determinada configuración. La capacidad de elevación no es necesariamente la misma en todas las posiciones de trabajo, ya que factores como el alcance, el ángulo de la pluma o la configuración del equipo pueden modificar las condiciones de carga.
El correcto funcionamiento de estos dispositivos debe comprobarse mediante las inspecciones y revisiones correspondientes, siguiendo siempre las especificaciones del fabricante y la normativa aplicable. No se deben desactivar, modificar ni manipular los sistemas de seguridad para aumentar artificialmente la capacidad de la máquina.
15. El sistema eléctrico, hidráulico y de control
El sistema eléctrico, hidráulico y de control reúne diferentes componentes encargados de proporcionar energía y coordinar los movimientos de la grúa. Dependiendo del tipo de equipo, pueden utilizarse motores eléctricos, circuitos hidráulicos, unidades de control, sensores y otros mecanismos para accionar funciones como la elevación, el giro, el desplazamiento del carro o la extensión de determinados elementos.
En una grúa móvil, por ejemplo, los sistemas hidráulicos pueden desempeñar un papel importante en el accionamiento de la pluma, los estabilizadores y otros mecanismos. En otros modelos predominan los sistemas eléctricos y electrónicos, que permiten controlar los motores y recibir información procedente de diferentes sensores.
Como una de las principales partes de una grúa, este conjunto requiere revisiones periódicas para comprobar que las conexiones, motores, componentes hidráulicos, sensores y dispositivos de control funcionan correctamente. Cualquier anomalía debe ser revisada por personal cualificado y siguiendo las instrucciones específicas del fabricante.
¿Cómo funcionan en conjunto las partes de una grúa?
Las diferentes partes de una grúa no funcionan de manera independiente, sino que forman un sistema coordinado en el que cada componente cumple una función específica. Desde la base que sostiene la estructura hasta el gancho que sujeta la carga, todos los elementos intervienen para permitir que los materiales se eleven, se desplacen y se coloquen en el lugar previsto.
La estructura proporciona estabilidad y soporte
La base, la cimentación, el mástil y los elementos superiores forman la estructura que sostiene la grúa y permite que trabaje dentro de sus condiciones de diseño. La distribución de los diferentes componentes está pensada para soportar el peso propio del equipo y las fuerzas generadas durante la manipulación de cargas.
El sistema de elevación mueve la carga verticalmente
El sistema de elevación es el encargado de subir y bajar los materiales. Para hacerlo, el mecanismo de accionamiento mueve el tambor, que recoge o libera el cable de acero conectado al conjunto del gancho. Las poleas y demás elementos del sistema ayudan a distribuir las fuerzas y permiten controlar el movimiento de la carga.
La pluma y el carro determinan el alcance
Una vez que la carga está suspendida, la pluma proporciona el alcance necesario para llevarla hacia diferentes puntos del área de trabajo. En las grúas que utilizan carro de traslación, este componente se desplaza a lo largo de la pluma para acercar o alejar el gancho del mástil. De esta manera, el sistema combina el movimiento vertical de la carga con un desplazamiento horizontal que permite posicionar los materiales con mayor precisión.
El mecanismo de giro orienta la carga
El mecanismo de giro permite rotar la parte superior de la grúa alrededor de su eje vertical, ampliando considerablemente el área que puede cubrir el equipo. Al combinar el giro con el movimiento del carro y el sistema de elevación, el operador puede trasladar una carga desde un punto de recogida hasta una ubicación determinada.
Los sistemas de control y seguridad supervisan la operación
Todos los movimientos de la grúa están coordinados desde sus sistemas de control y, cuando corresponde, desde la cabina de operación. El operador utiliza los mandos para controlar la elevación, el giro y los desplazamientos, mientras diferentes dispositivos de seguridad ayudan a mantener el equipo dentro de sus límites de funcionamiento.
¿Por qué es importante conocer las partes de una grúa?
Conocer las partes de una grúa permite comprender cómo funciona la maquinaria, identificar la función de cada componente y detectar posibles problemas antes de realizar una operación.
- Mejora la seguridad durante las operaciones: conocer la función de elementos como el gancho, los cables, el contrapeso y los estabilizadores ayuda a realizar las maniobras respetando las condiciones de funcionamiento del equipo.
- Facilita la detección de averías: identificar cada componente permite reconocer con mayor facilidad señales de desgaste, daños, deformaciones o fallos que puedan requerir una revisión antes de continuar trabajando.
- Permite utilizar correctamente la capacidad de la grúa: comprender cómo interactúan la pluma, el sistema de elevación y el contrapeso ayuda a entender que la capacidad de carga depende de la configuración y las condiciones de trabajo.
- Simplifica las tareas de mantenimiento: cuando se conocen los diferentes componentes, resulta más sencillo localizar los puntos que necesitan inspección, limpieza, lubricación o revisión periódica según las indicaciones del fabricante.
- Ayuda a trabajar con mayor precisión: conocer cómo funcionan el giro, el carro, la pluma y el sistema de elevación permite comprender mejor los movimientos de la máquina y realizar el posicionamiento de las cargas de forma más controlada.
Preguntas frecuentes sobre las partes de una grúa
En esta sección respondemos algunas de las dudas más habituales relacionadas con las partes de una grúa y su funcionamiento. Estas preguntas permiten repasar de forma sencilla la función que desempeñan los principales componentes y entender mejor cómo trabajan en conjunto durante las operaciones de elevación y desplazamiento de cargas.
¿Cuáles son las principales partes de una grúa?
Entre las principales partes de una grúa se encuentran la pluma, el mástil o torre, la contrapluma, el gancho, los cables de acero, el tambor de cable, el carro de traslación, el contrapeso, la base, el mecanismo de giro y el sistema de elevación. Dependiendo del tipo de grúa, también puede incorporar cabina de operación, estabilizadores, sistemas hidráulicos y diferentes dispositivos de seguridad.
¿Qué función cumple la pluma de una grúa?
La pluma es el elemento estructural que proporciona alcance y permite desplazar la carga hasta diferentes posiciones. En función del modelo de grúa, puede permanecer fija, elevarse, inclinarse o extenderse. Su longitud y configuración influyen directamente en el área que puede cubrir el equipo durante una operación.
¿Para qué sirve el contrapeso de una grúa?
El contrapeso ayuda a compensar las fuerzas generadas por la carga que se encuentra suspendida en la pluma. Normalmente está situado en la zona opuesta a la pluma principal y contribuye al equilibrio de la estructura. Su peso y ubicación están determinados por el diseño de cada grúa y no deben modificarse de forma arbitraria.
¿Qué parte de la grúa se encarga de levantar la carga?
El levantamiento de la carga depende principalmente del sistema de elevación, que trabaja junto con el tambor, los cables de acero, las poleas y el gancho. El mecanismo de accionamiento mueve el tambor para recoger o liberar el cable, haciendo que el gancho ascienda o descienda de manera controlada.
¿Todas las grúas tienen las mismas partes?
No. Las partes de una grúa pueden variar según su diseño, tamaño y aplicación. Una grúa torre, una grúa móvil, una grúa telescópica o una grúa articulada pueden utilizar componentes diferentes o disponerlos de otra manera.
La importancia de conocer cada parte de una grúa
Conocer las partes de una grúa permite entender cómo funciona cada componente y cómo se relaciona con los demás durante una operación de elevación. Elementos como la pluma, el mástil, el gancho, los cables, el contrapeso y los sistemas de seguridad cumplen funciones específicas que resultan esenciales para mover cargas de manera controlada.
Además, este conocimiento ayuda a utilizar la maquinaria según sus características y límites. Una grúa correctamente inspeccionada, mantenida y operada puede trabajar de forma más eficiente y segura. Por ello, conocer sus componentes es útil tanto para profesionales como para quienes desean comprender el funcionamiento de estos equipos.
